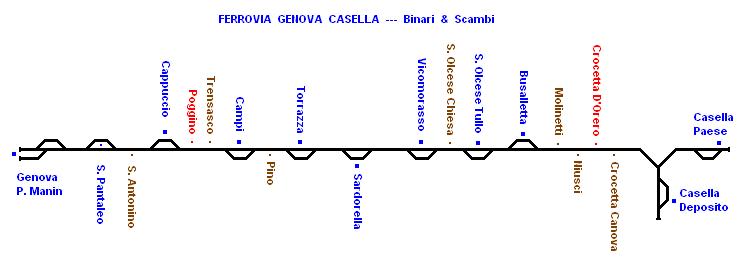

	... Binari & Scambi ...



.

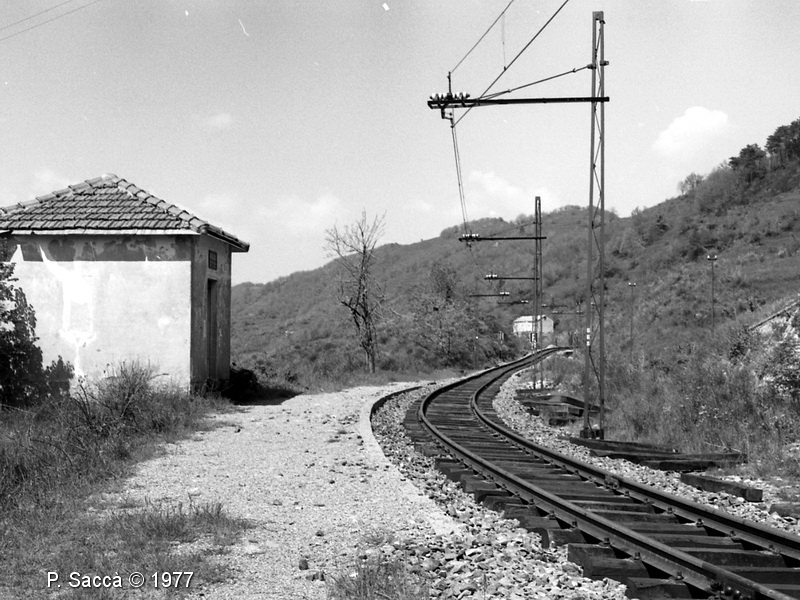

Trensasco, 1977	Torraxxa, 197x	197x	S Olcese Tullo, 197x	Crocetta D'O., 197x	Crocetta D'O., 197x

Campi, 198x	Campi, 198x

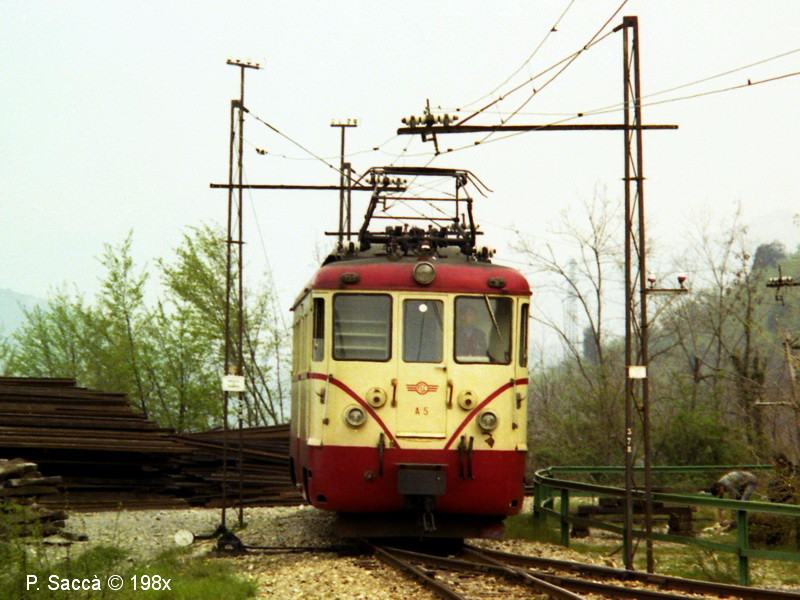

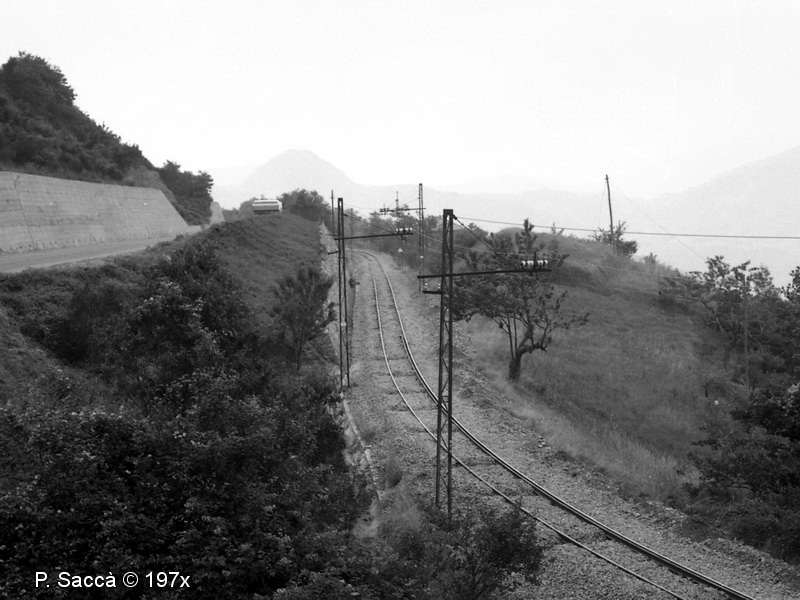

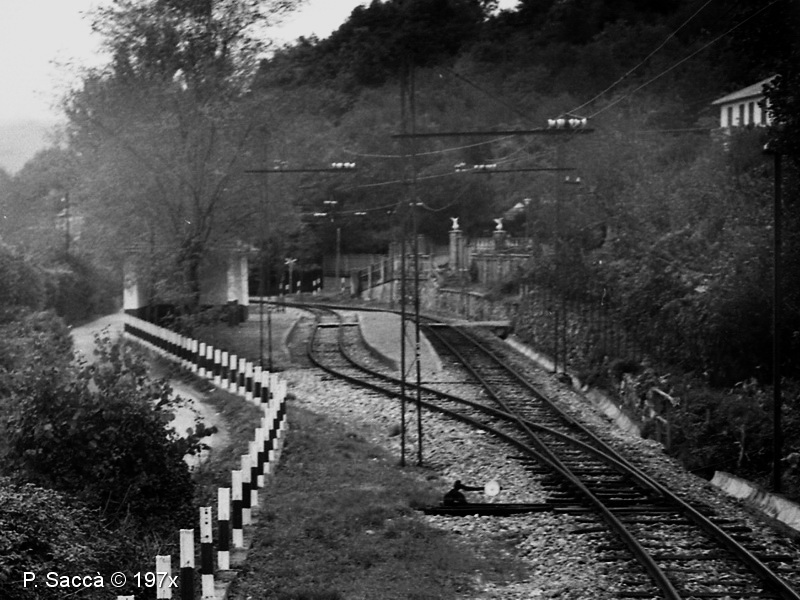

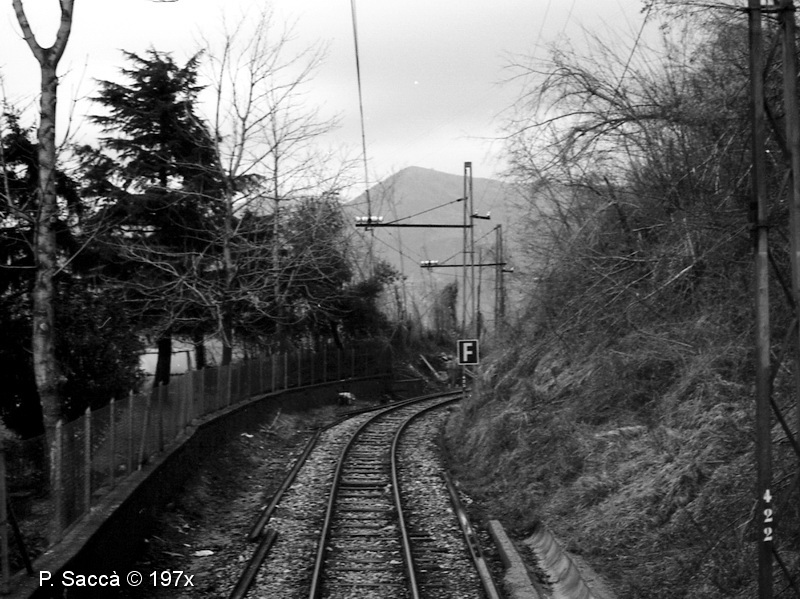

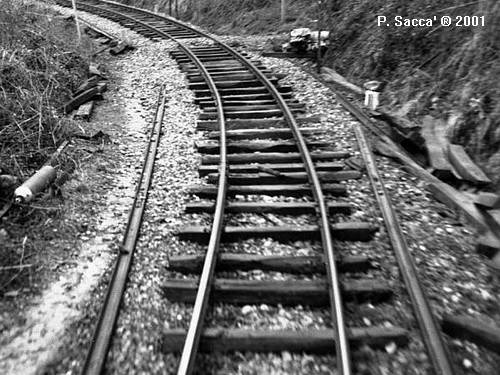

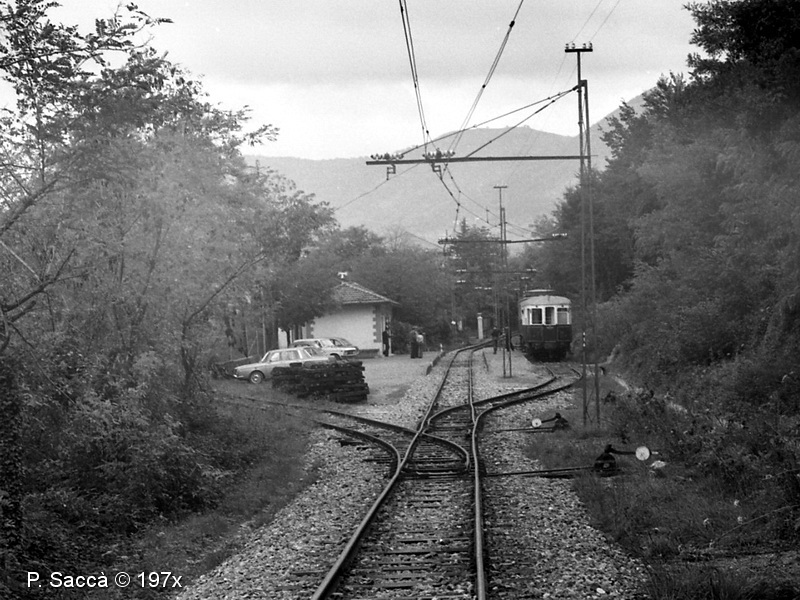

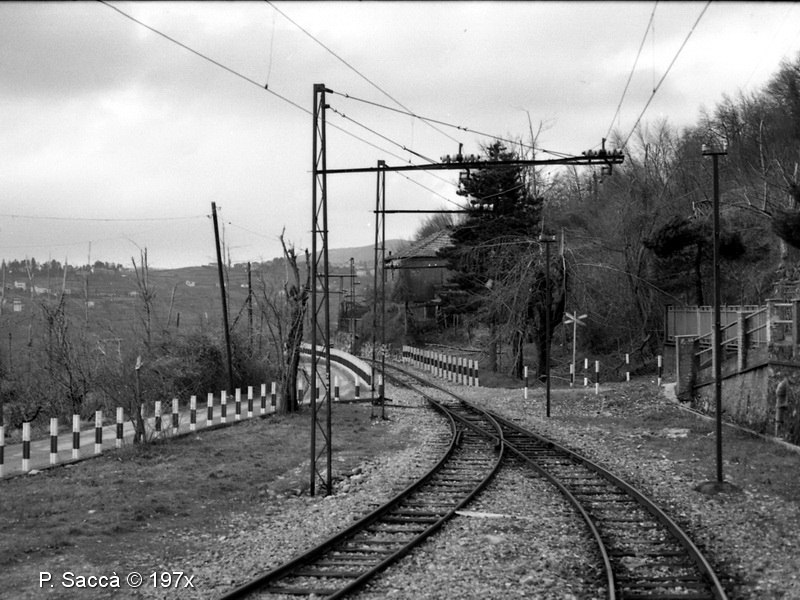

Sopra: il rifacimento totale dell'armamento e' avvenuto nella seconda meta' degli anni '70 con la sostituzione delle rotaie da 27 kgm con le nuove da 36 kgm; i lavori sono iniziati da Genova verso Casella; materiali accatastati a Campi
.

197x	1989	2004	2004

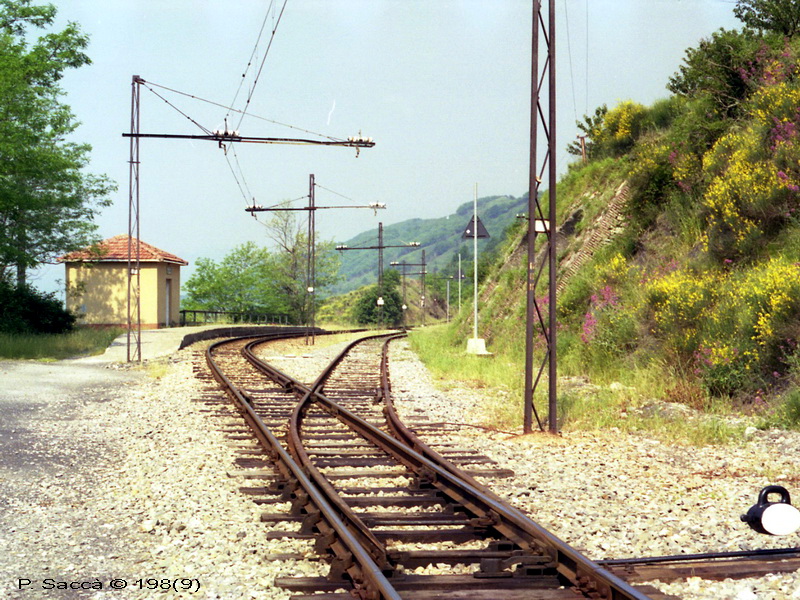

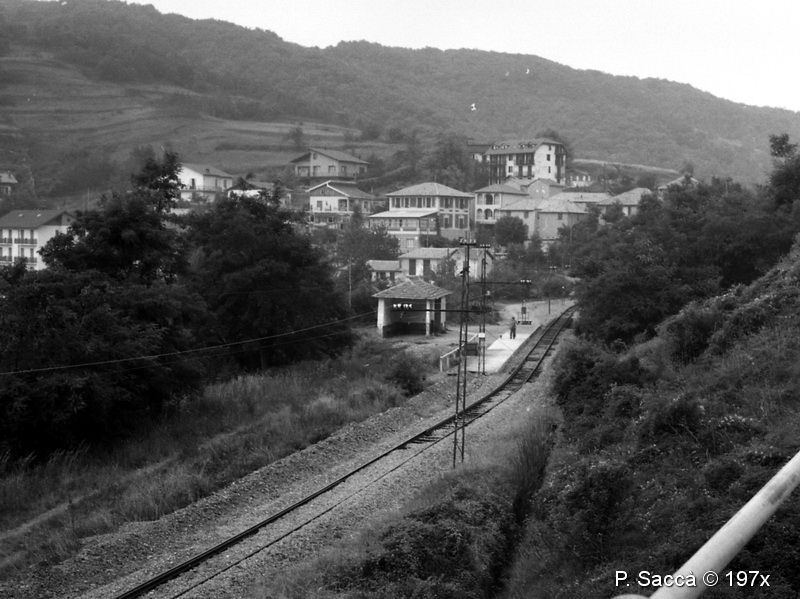

Sopra: a S.Olcese Tullo al momento del rifacimento del binario quello di incrocio non esisteva piu'; e' stato ricollocato anni dopo ( nella seconda foto da sn ancora privo di linea aerea )
.

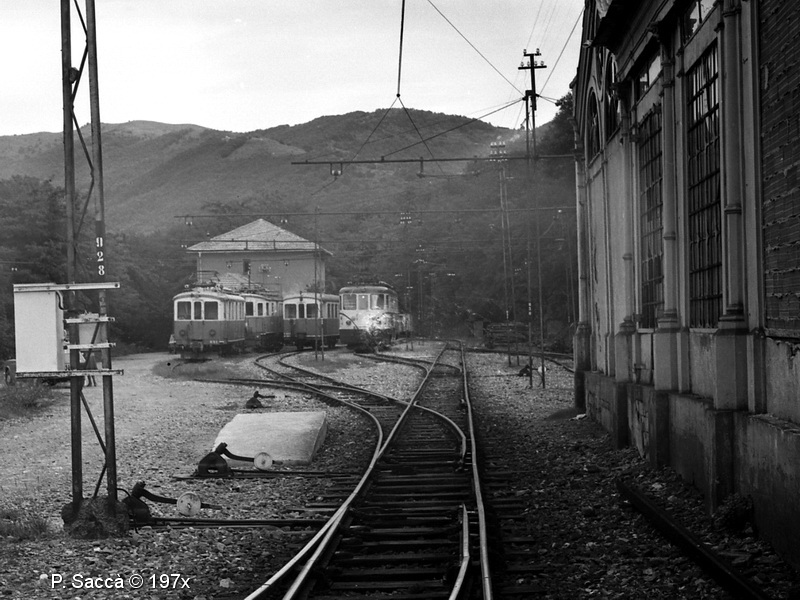

Campi, 197x	Campi, 197x		Casella Dep., 2002

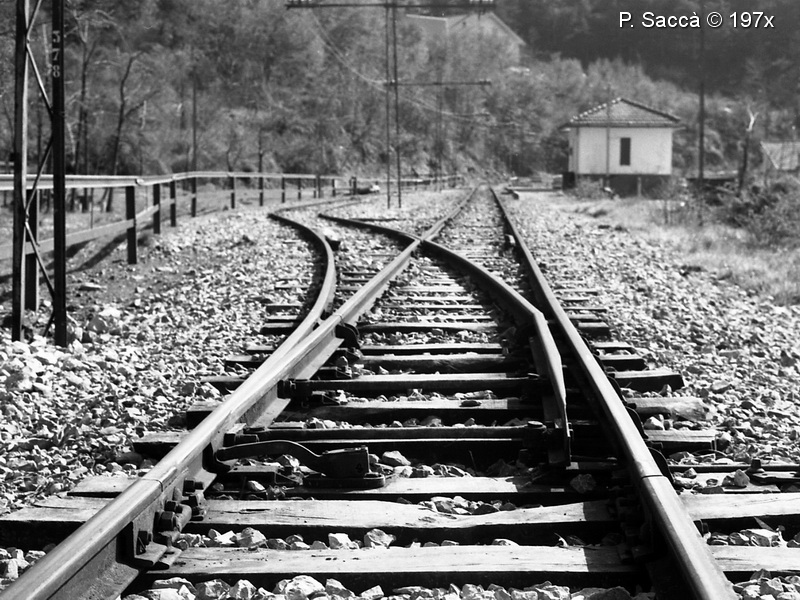

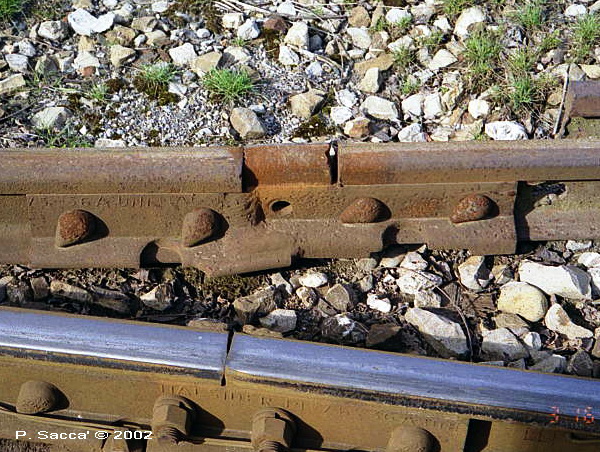

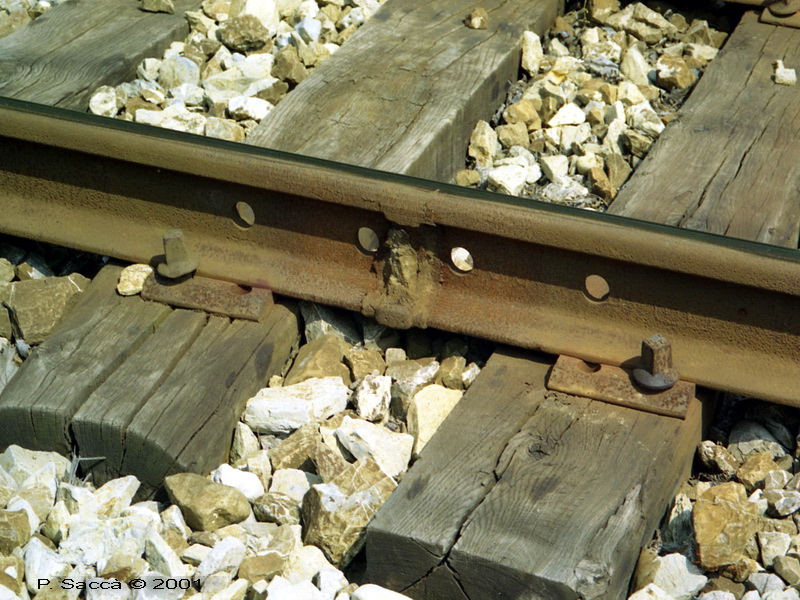

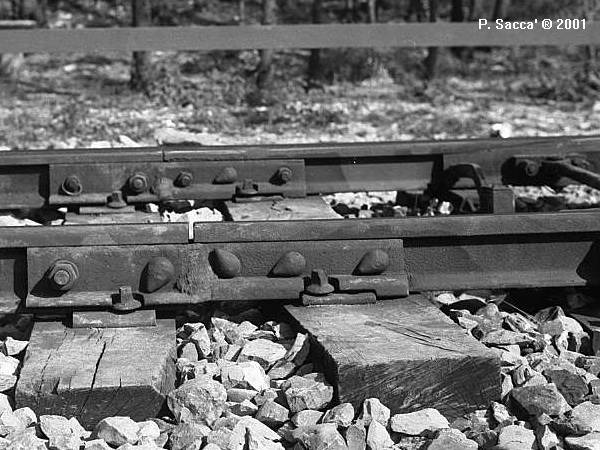

Sopra: gli scambi sono stati sostituiti successivamente per cui per anni sono rimasti in opera quelli da 27 kgm collegati alle nuove rotaie da apposite staffe.
.

2015		2015		2015

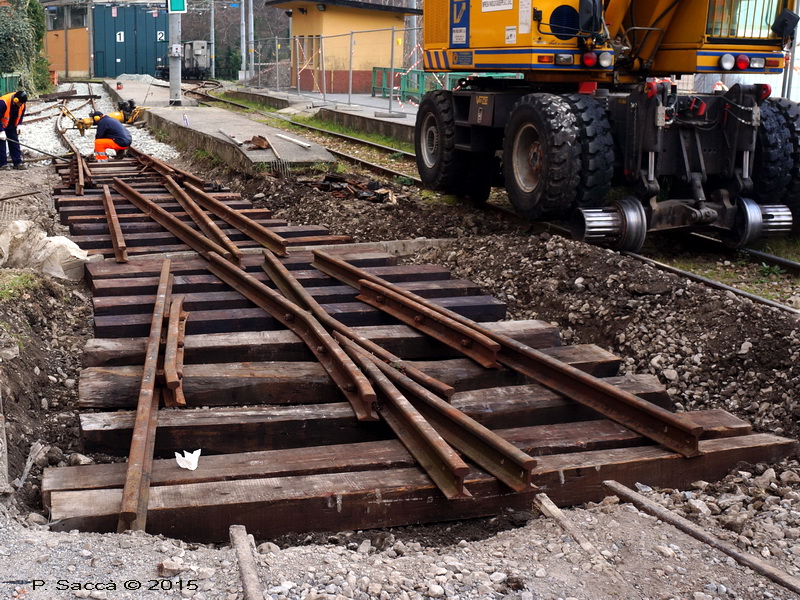

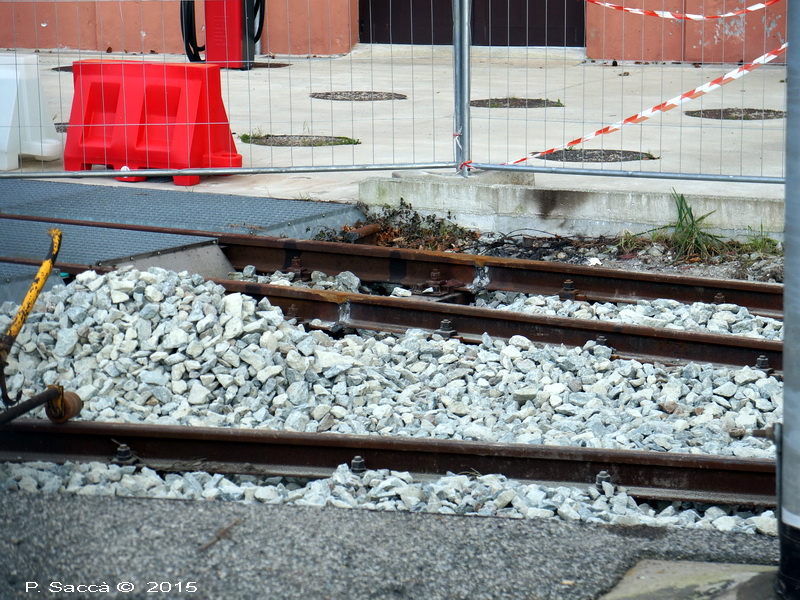

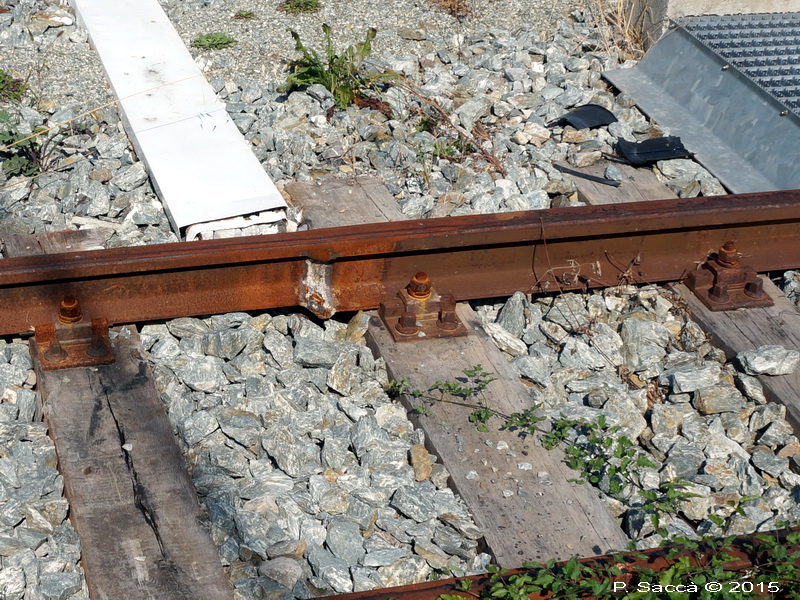

Sopra: Vicomorasso, 7 gennaio 2015 - scambio da 36 kg/m e rotaie da 50 kg/m ( le uniche su FGC - nuova platea di lavaggio )
.

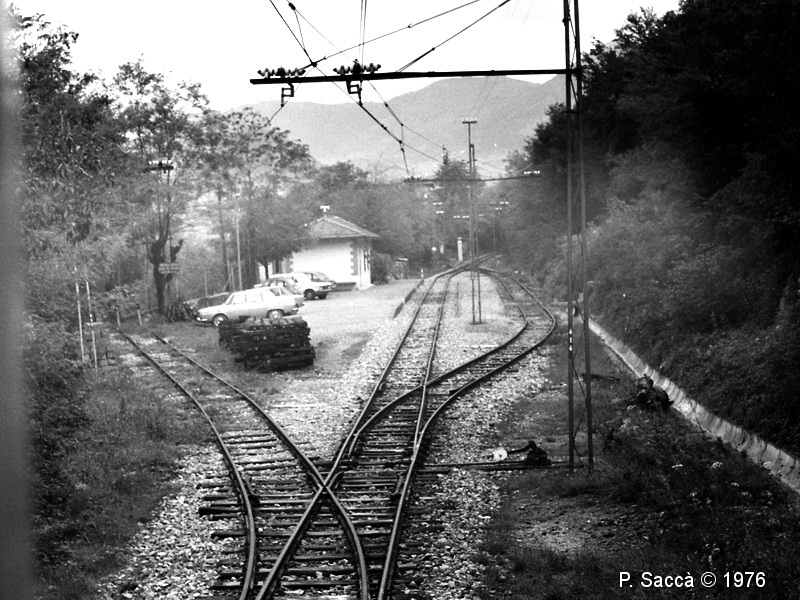

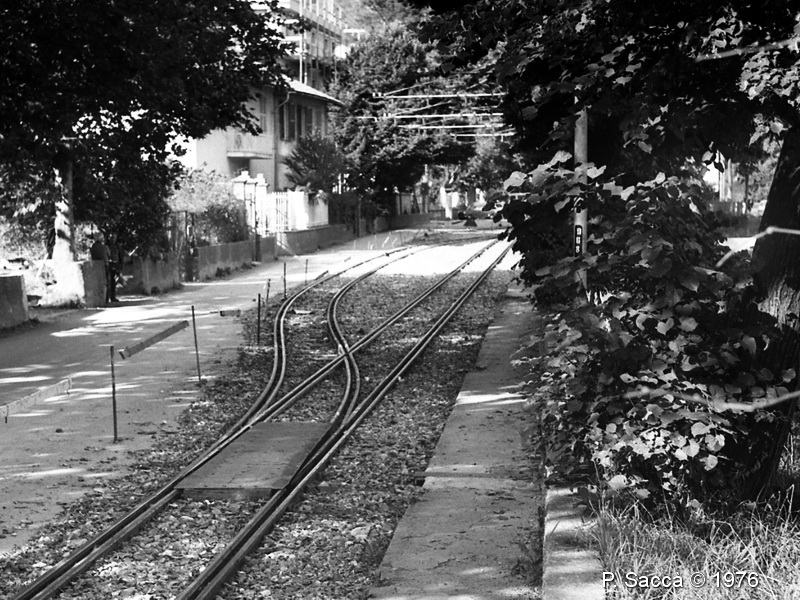

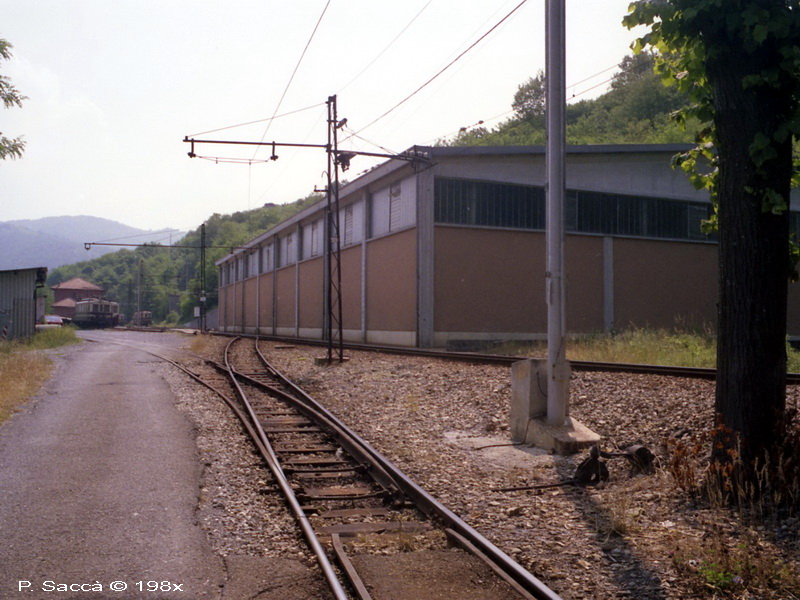

Casella P., 1976	Casella P., 1976	Casella P., 1976	Casella P., 198x	Casella Dep., 1980	Casella Dep., 1980

Casella, 1980	Casella, 198(1)

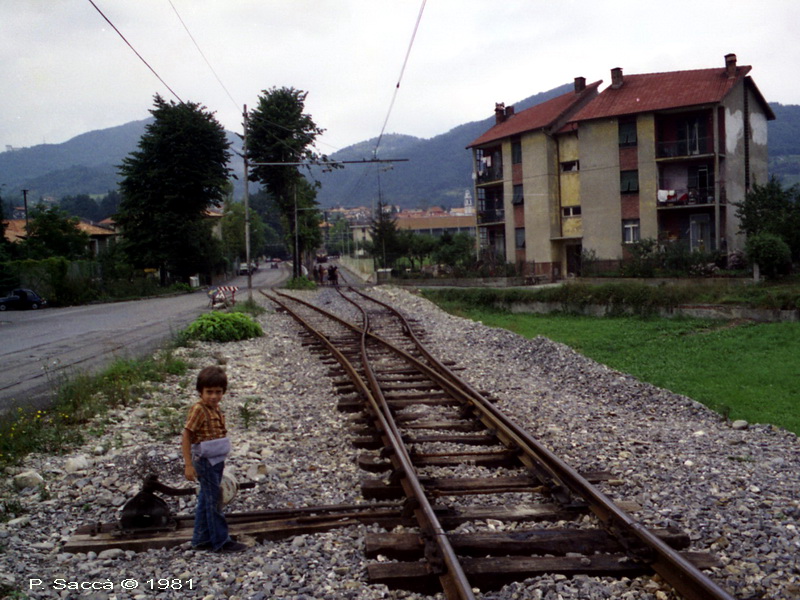

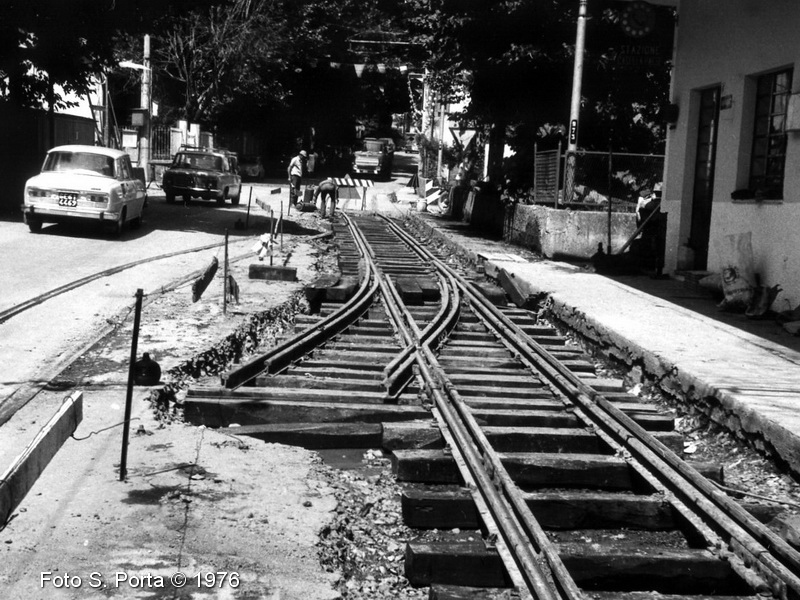

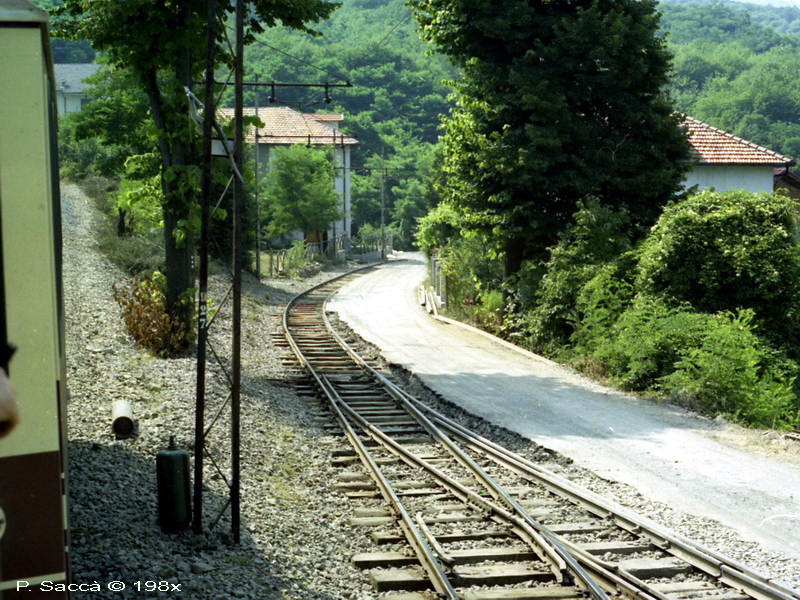

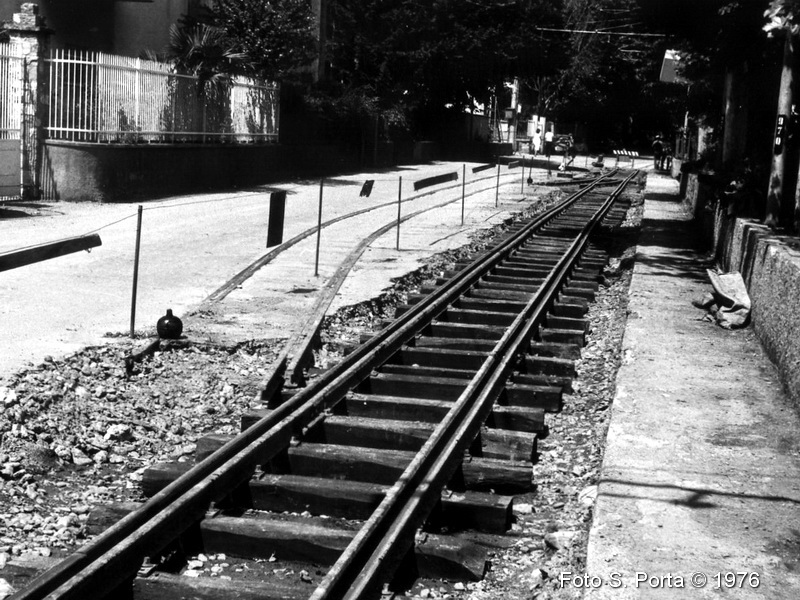

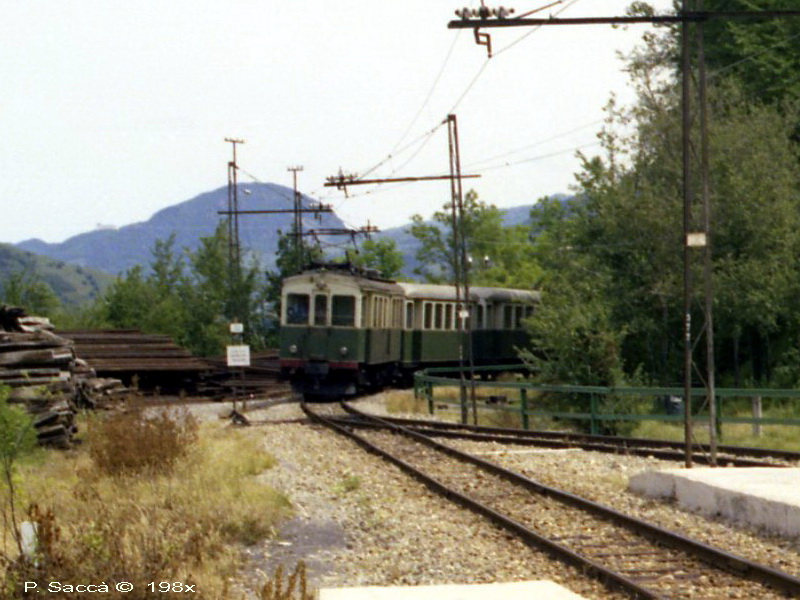

Sopra: il tratto da Casella Deposito a Casella Paese e' stato promiscuo per anni con la strada, prima della costruzione del nuovo ponte sullo Scrivia e della nuova sezione di linea da questo fino a Casella Paese ( con breve raccordo temporaneo )
.

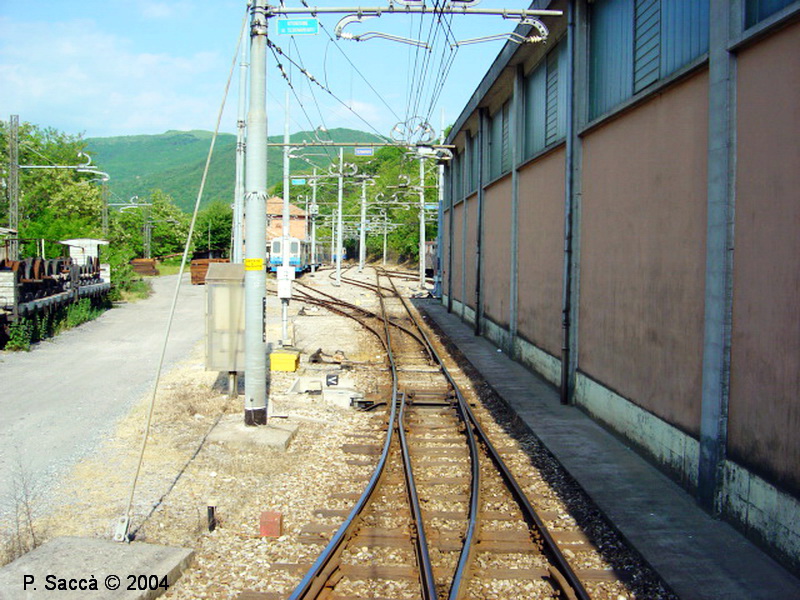

S Pantaleo, 2003	Cappuccio, 2004	Sardorella, 2004	Casella Dep., (2001)	Vicomorasso, 2003	Vicomorasso, 2003

Vicomorasso, 2003	Vicomorasso, 2005

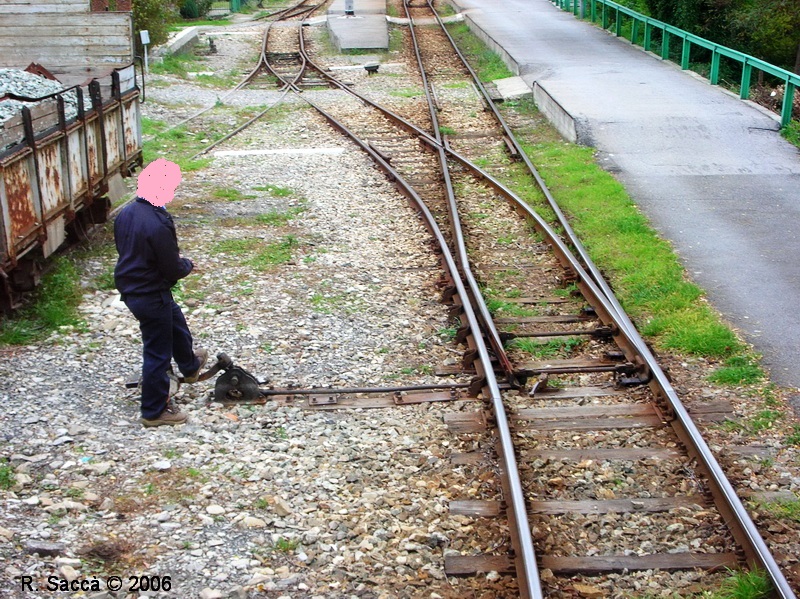

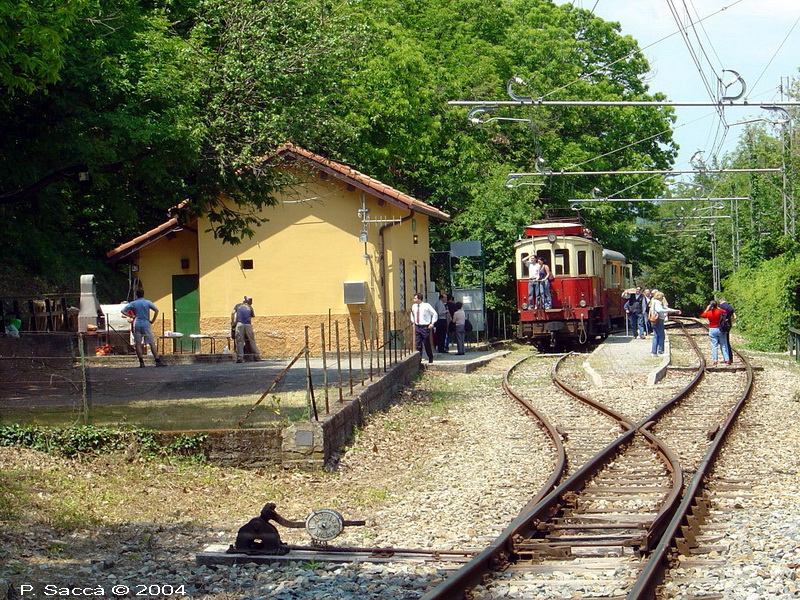

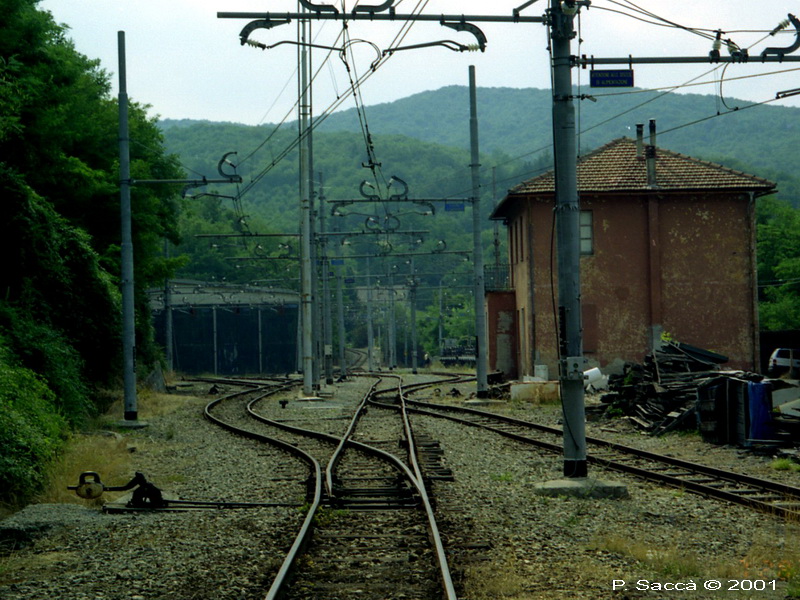

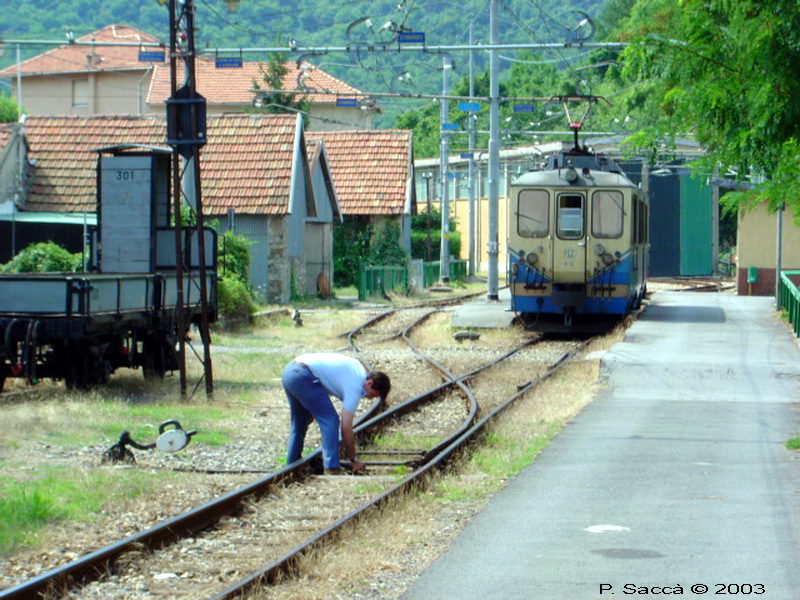

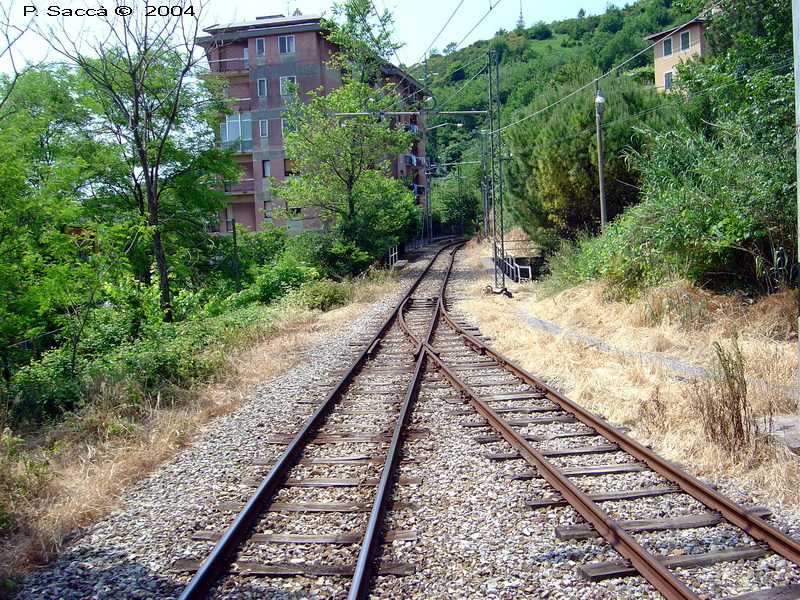

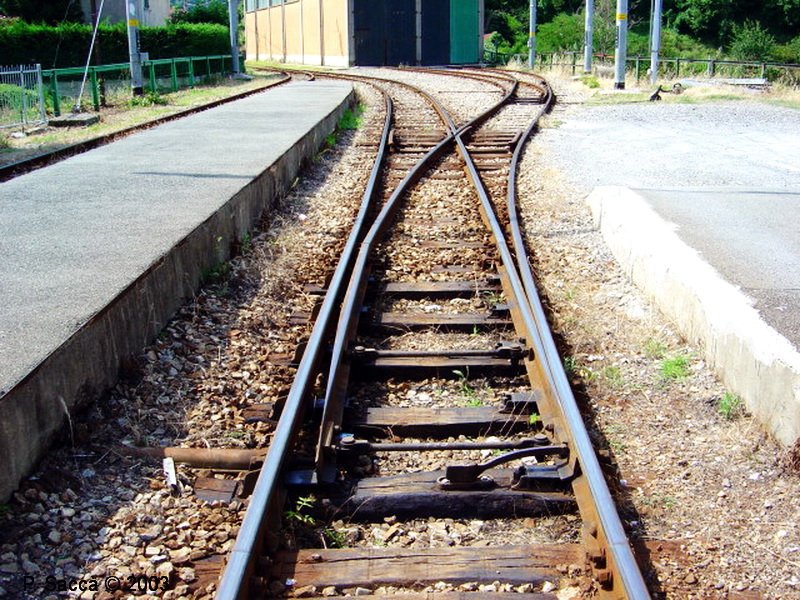

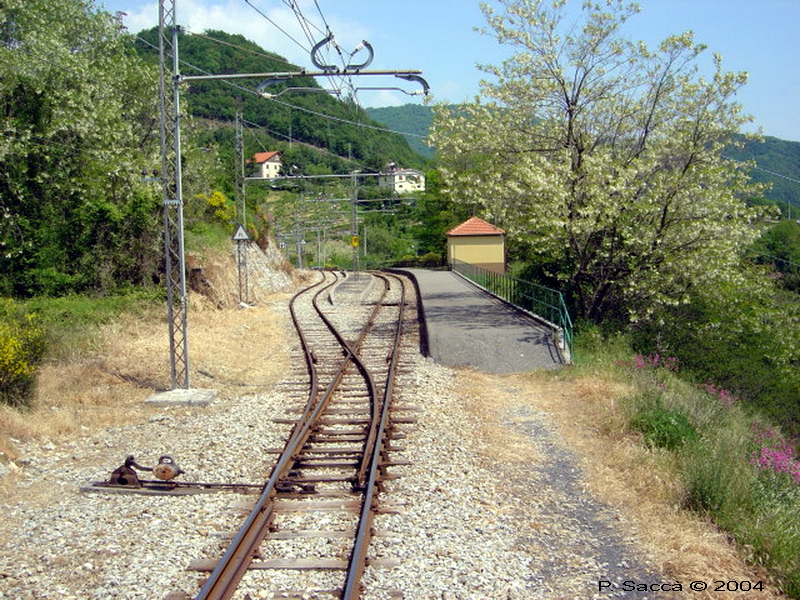

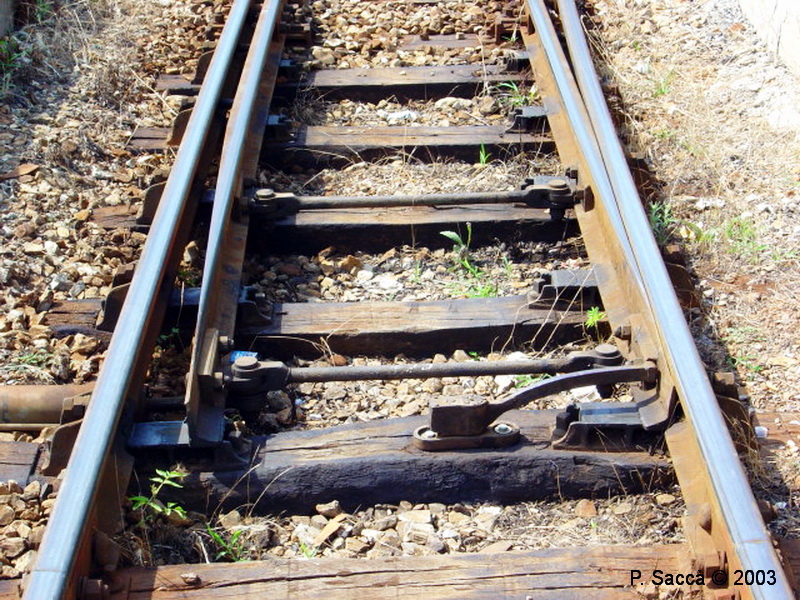

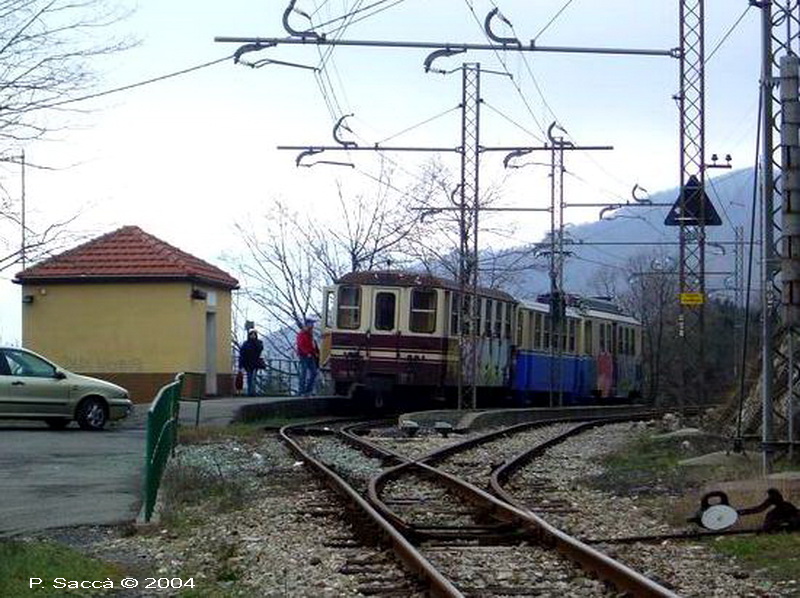

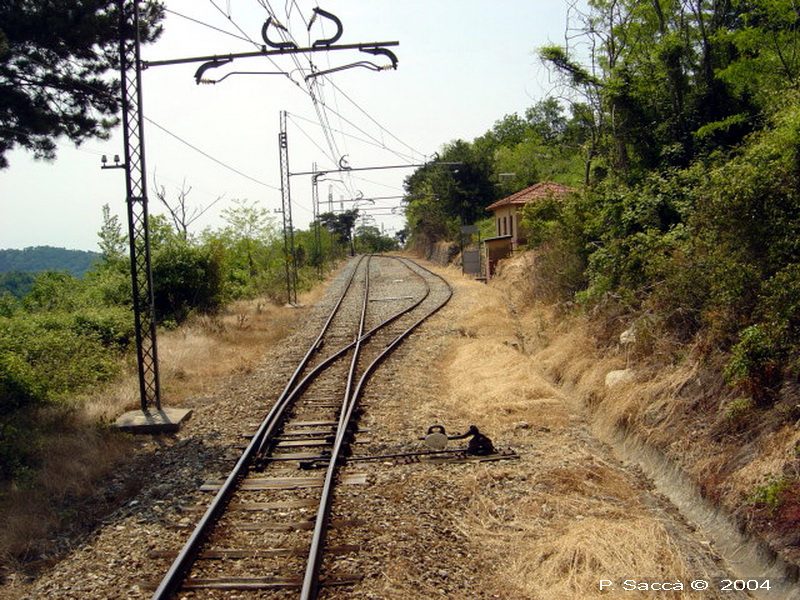

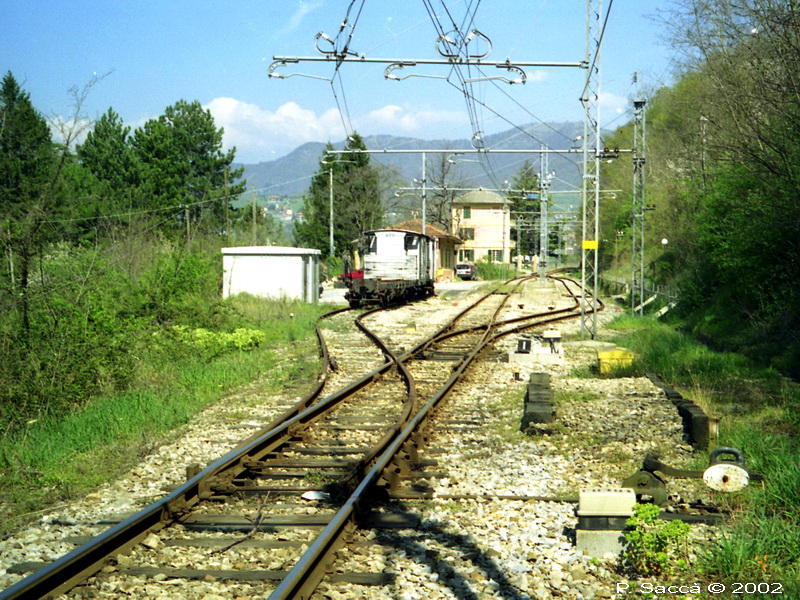

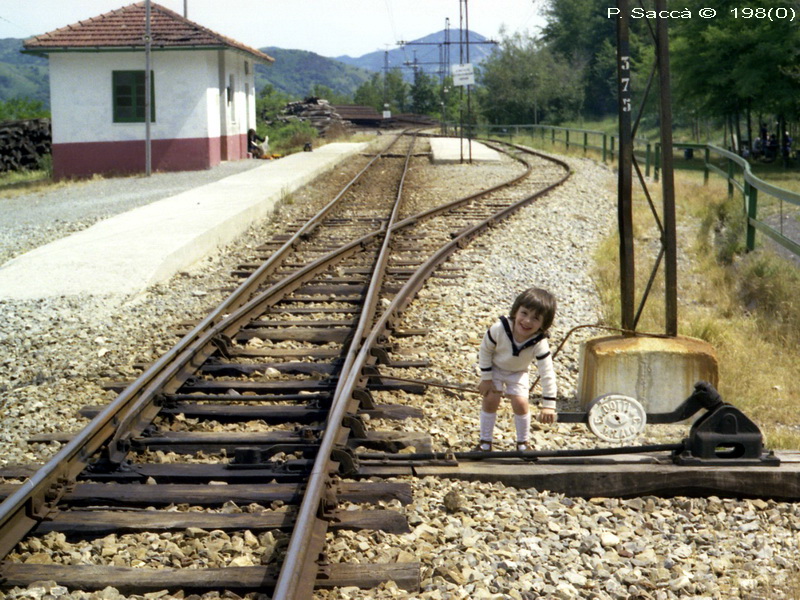

Sopra: la maggior parte degli scambi sono rimasti a comando manuale; gli scambi a comando manuale sono dotati di fermascambio con sblocco a mezzo apposita chiave.
.

Vicomorasso, 2003	Molinetti, 2007	Busalletta, 2001	Molinetti, 2002

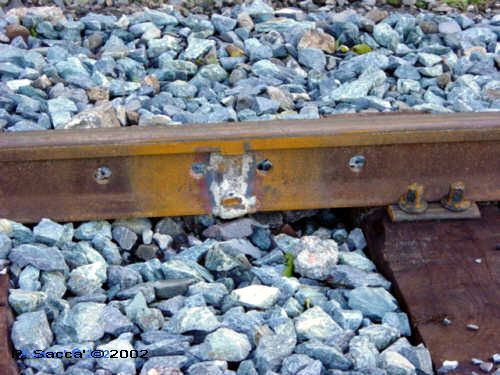

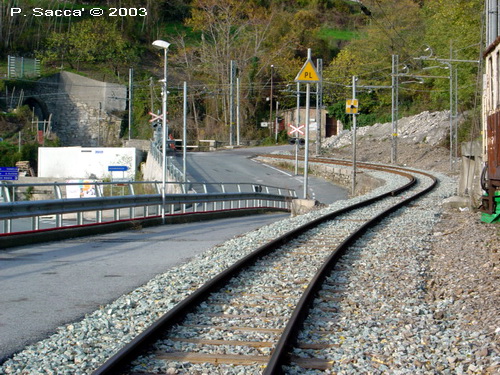

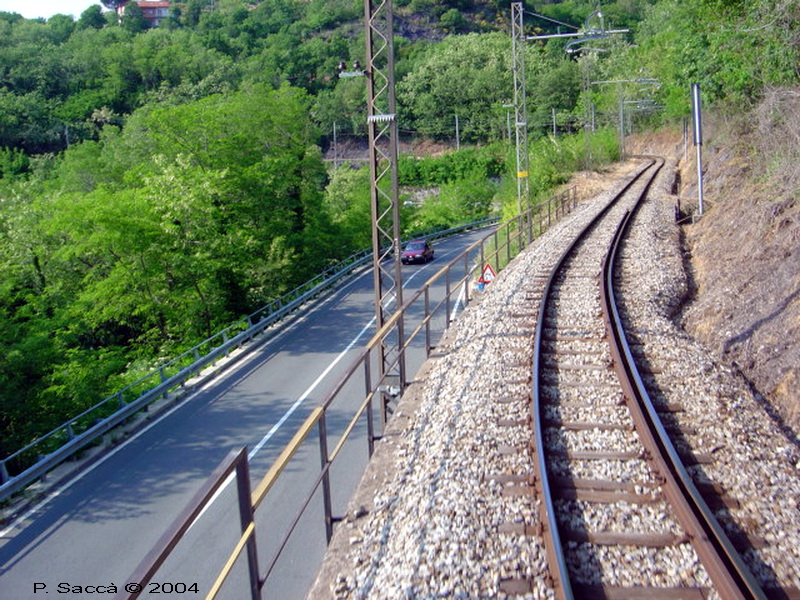

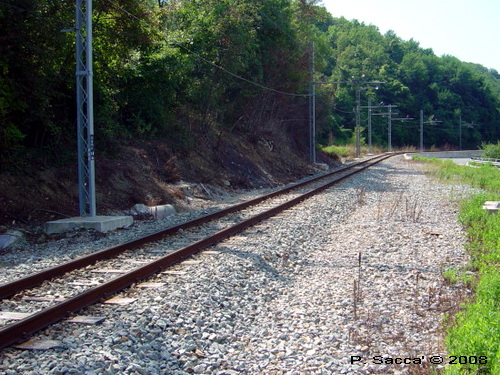

Sopra: tratti rifatti recentemente; non sono molte le saldature alluminotermiche presenti sulla linea.
.

1992	2002	2002	2003

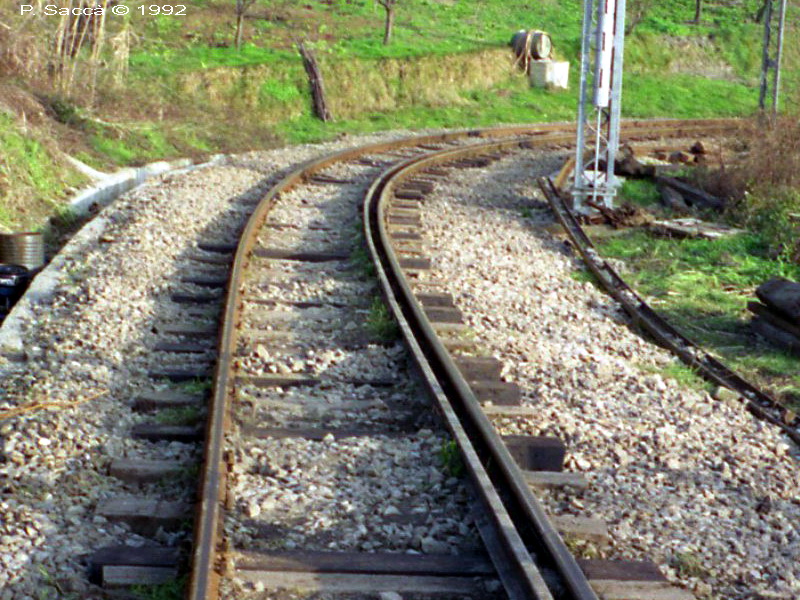

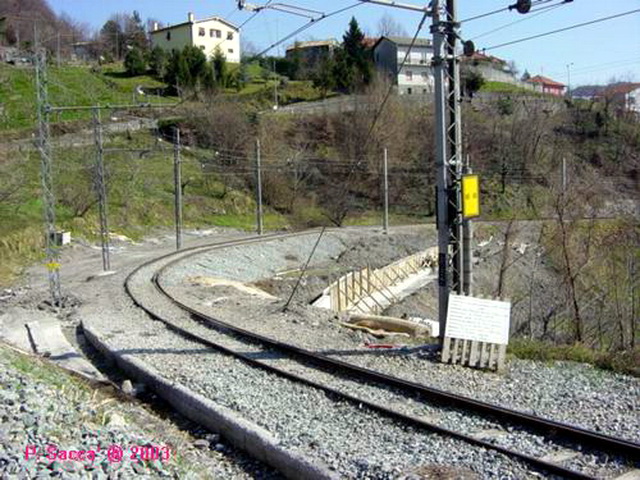

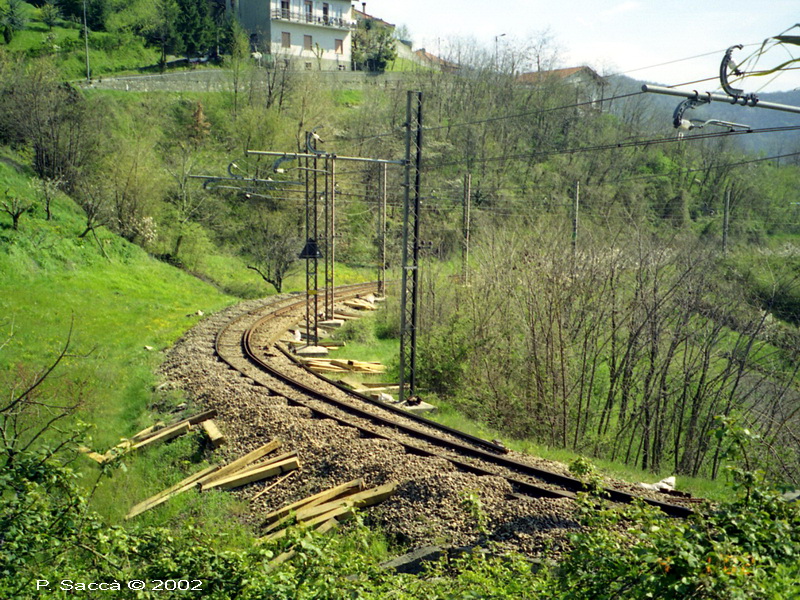

Sopra: uno sequenza degli interventi sul curvone di S.Olcese Tullo interessato anche dall'interruzione per frana nel 2002/03.
.

Campi, (1980)	Campi, 2007	Campi, 2006	Campi, 2001	Torrazza, 197x	Torrazza, 2002

Torrazza, 1976	Busalletta, 197x	Busalletta, 2002	Busalletta, 197x	Busalletta, 2002	Busalletta, 1997

2007	Campi, 2005	Campi, 2005	Casella Dep., 197x	Casella Dep., 2004	Casella Dep., 2008

Casella Dep., 2008

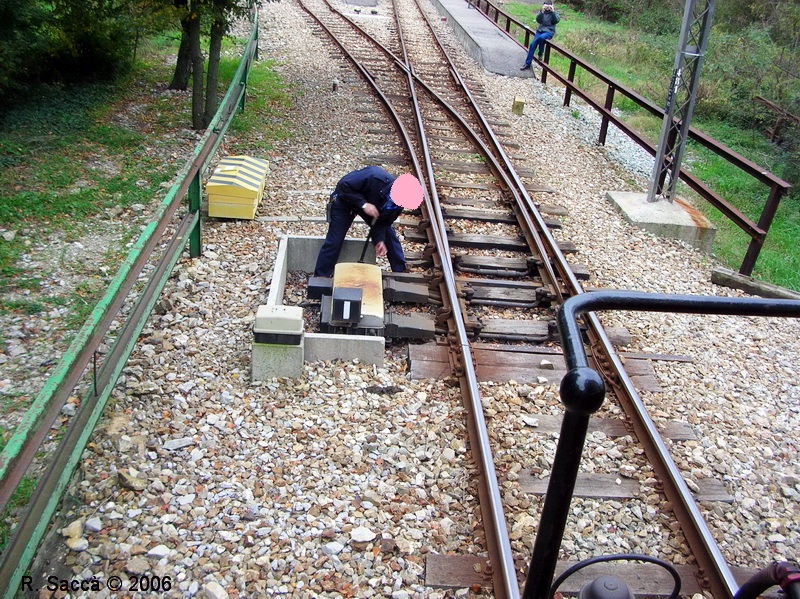

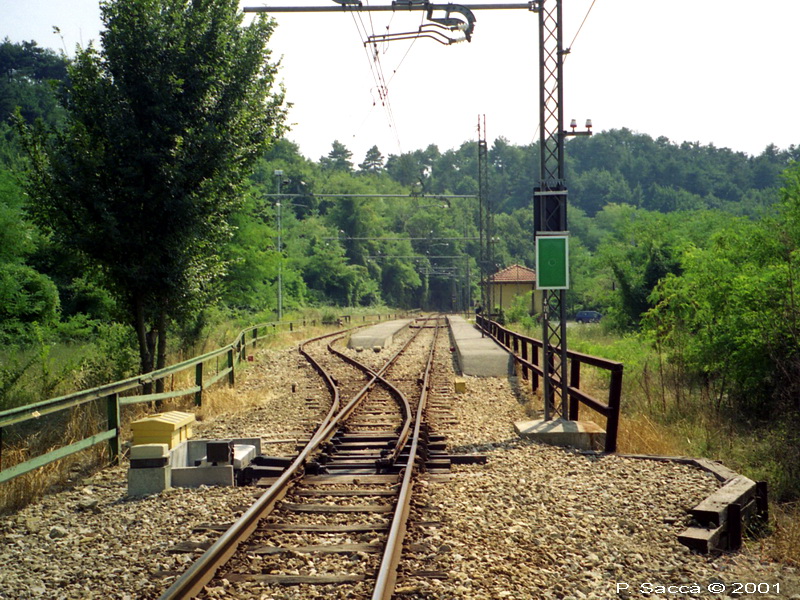

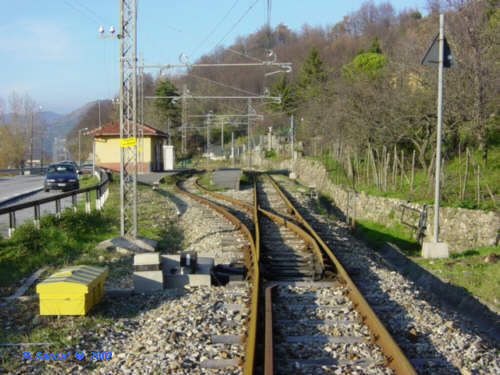

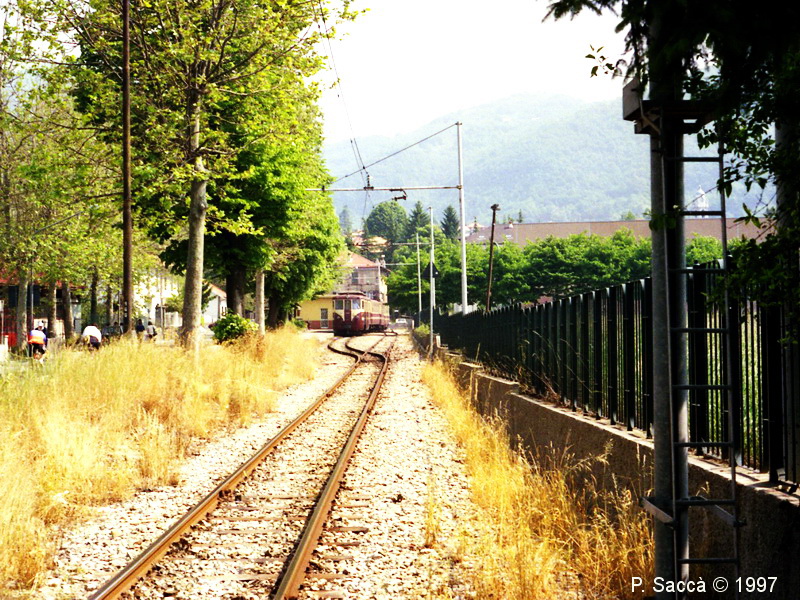

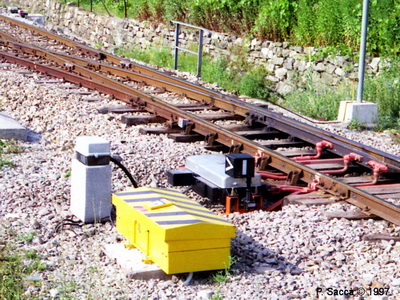

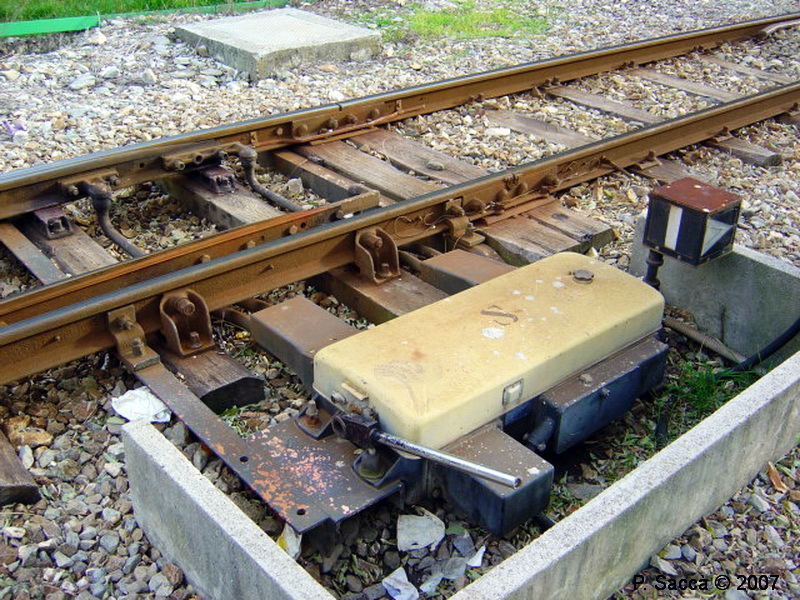

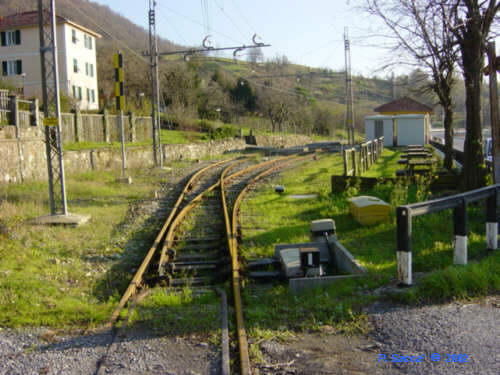

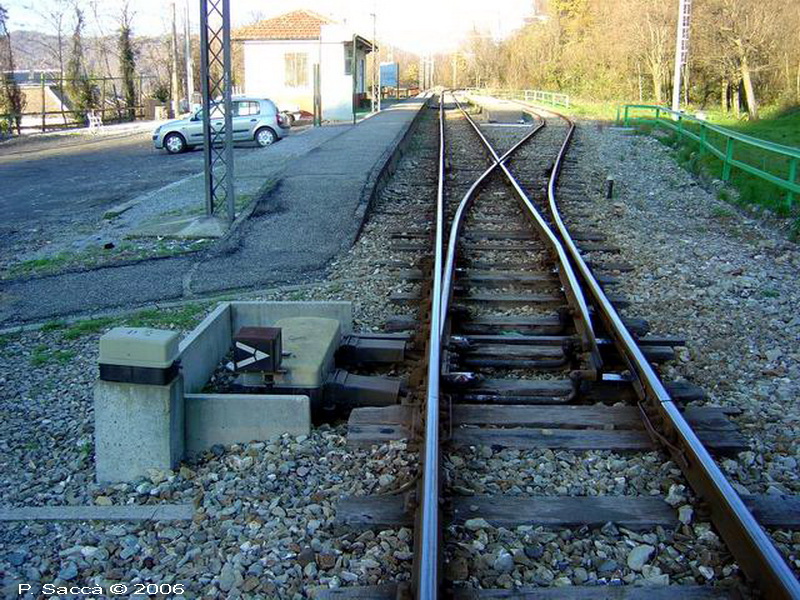

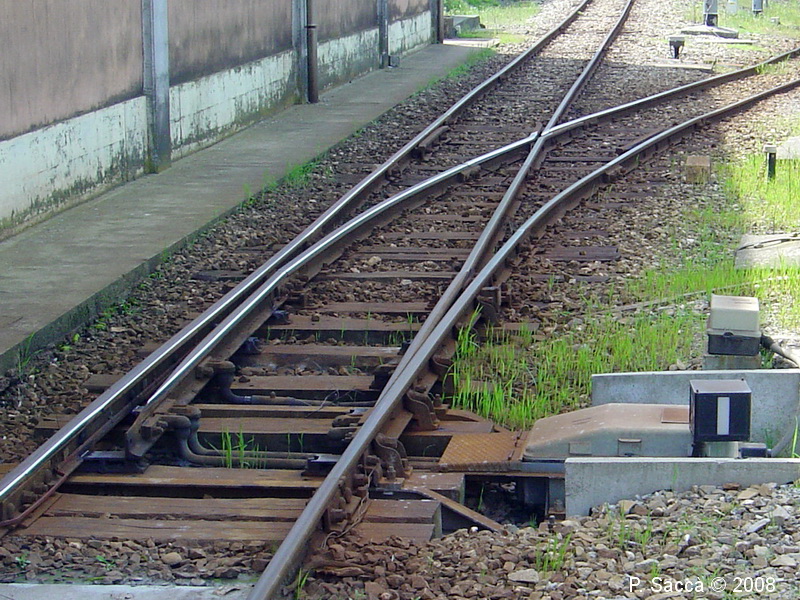

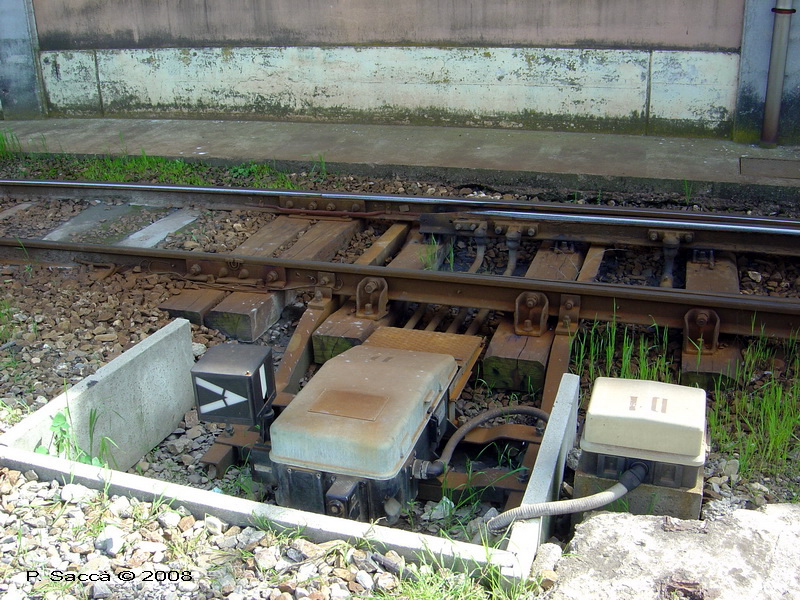

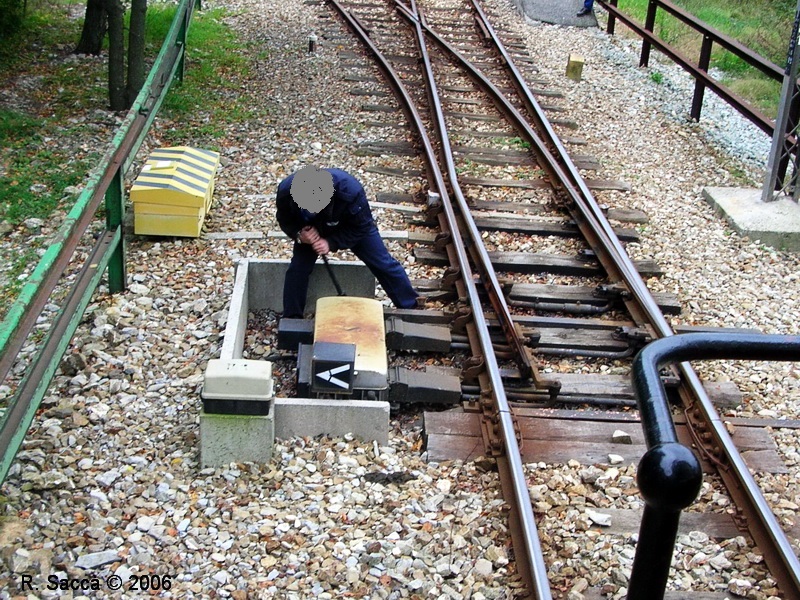

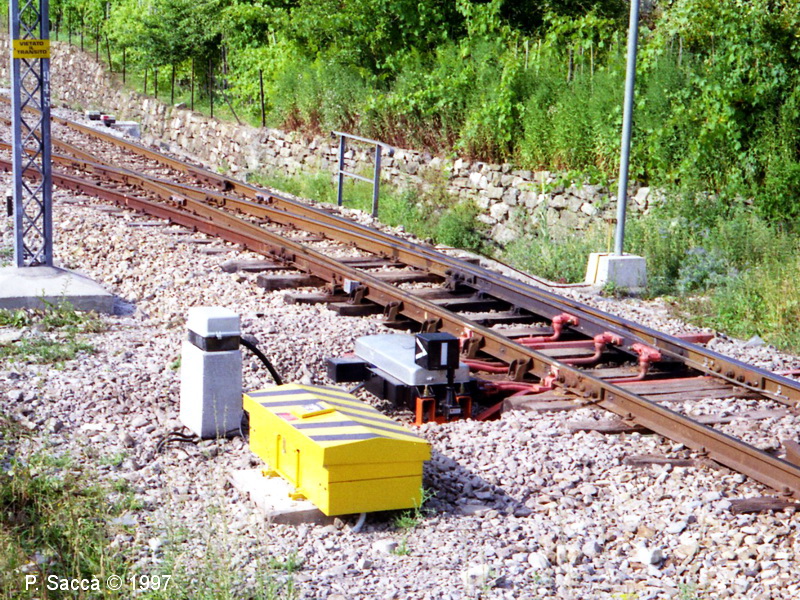

Sopra: negli anni '90 sono stati montati i comandi elettrici degli scambi in alcuni incroci ( Campi - Torrazza - Busalletta ) e al bivio di Casella Deposito ( quando non sono funzionanti si provvede con apposita leva )
.

Campi, 2001	Busalletta, 1997	Vicomorasso, 2003	Vicomorasso, 2003	Casella P., 2008

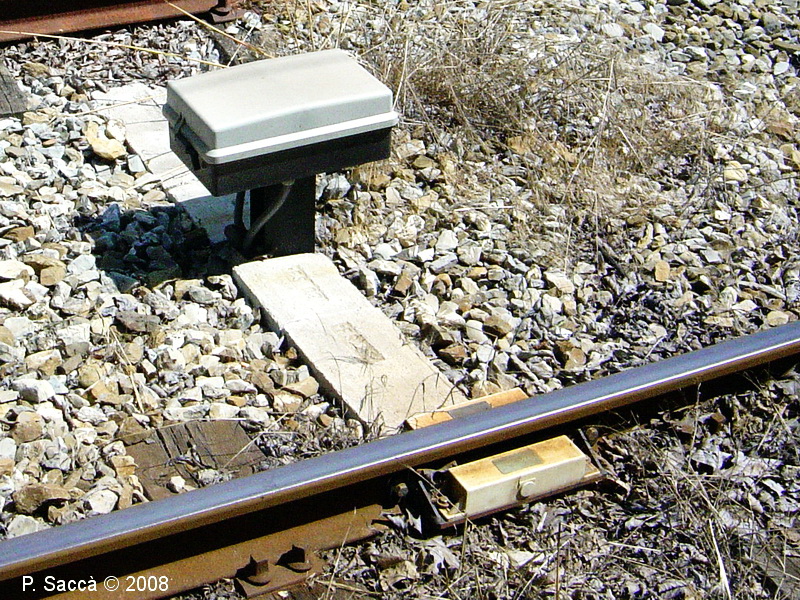

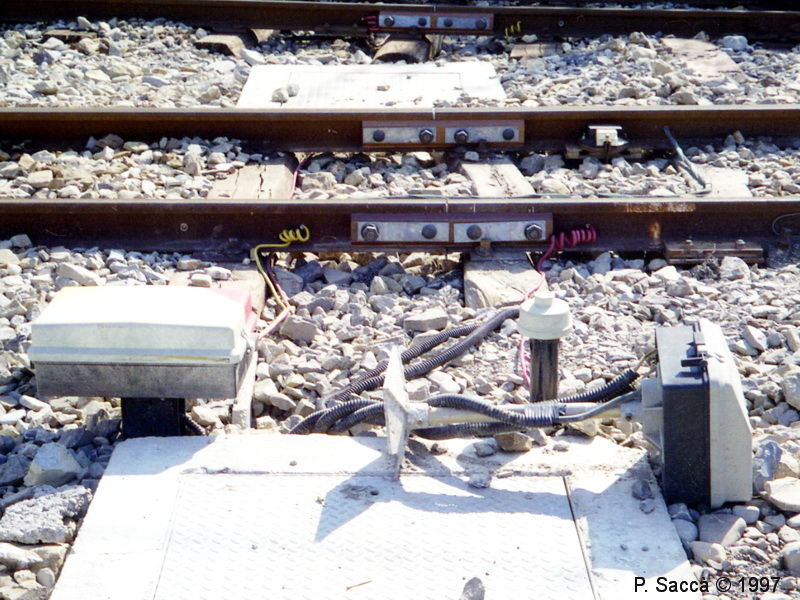

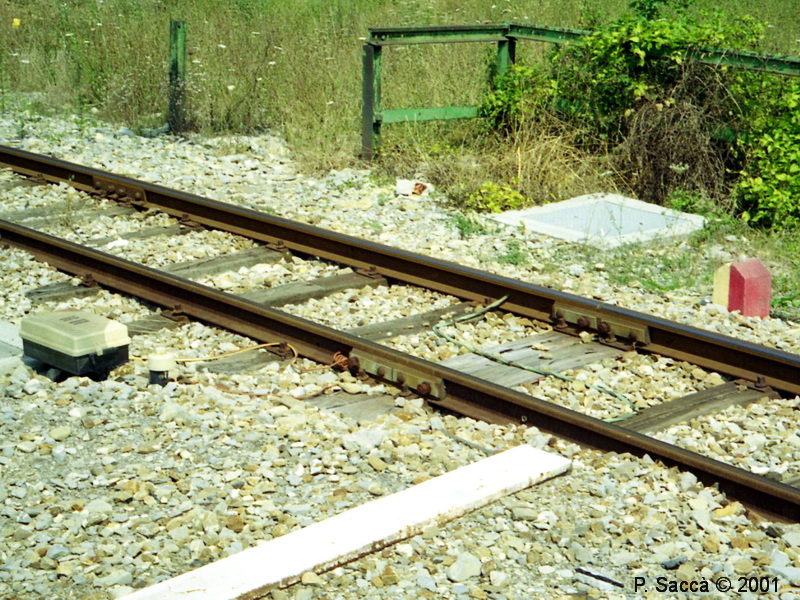

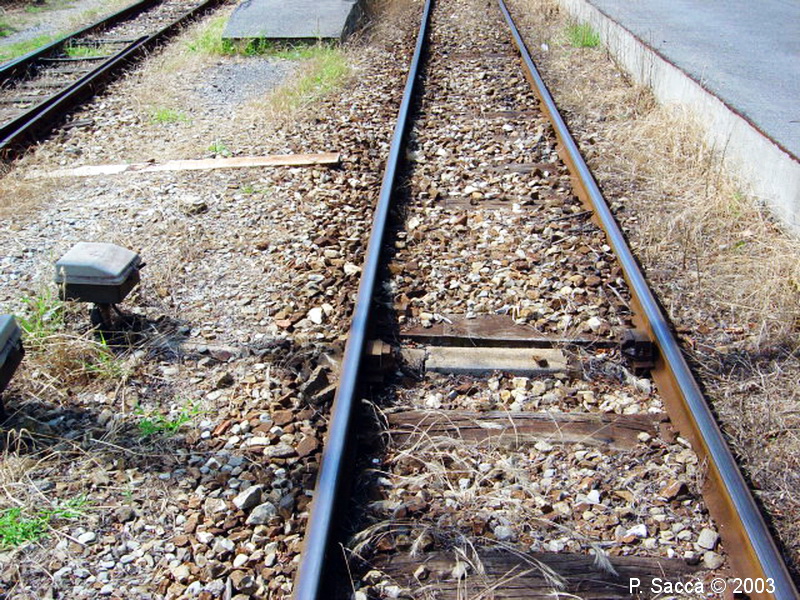

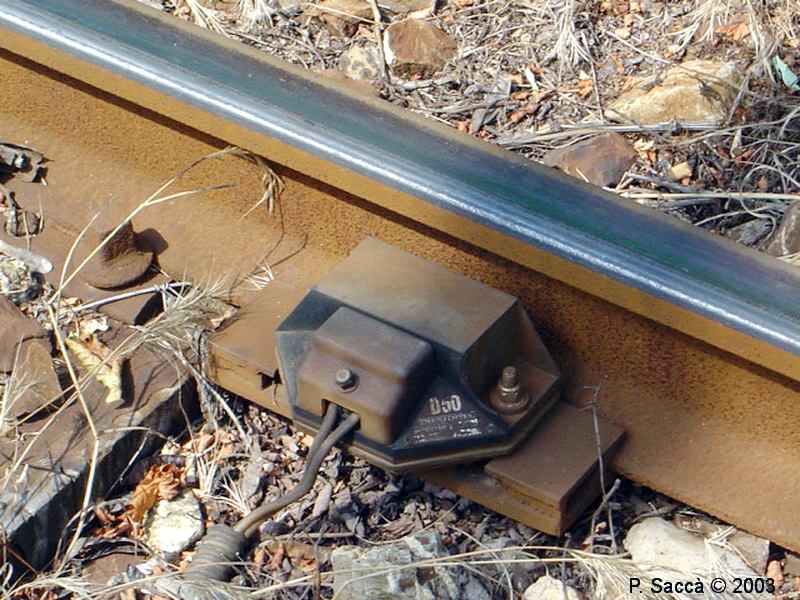

Sopra: con il montaggio dei comandi elettrici degli scambi sono stati allestiti i circuiti di binario con l'ausilio di giunti isolati e l'installazione dei segnali bassi di ingresso agli incroci e pedali di comando per i P.L. ( vedere altre sezioni ). Il sistema e': A.C.A.I - Apparato Centrale Automatico Itinerari.
.

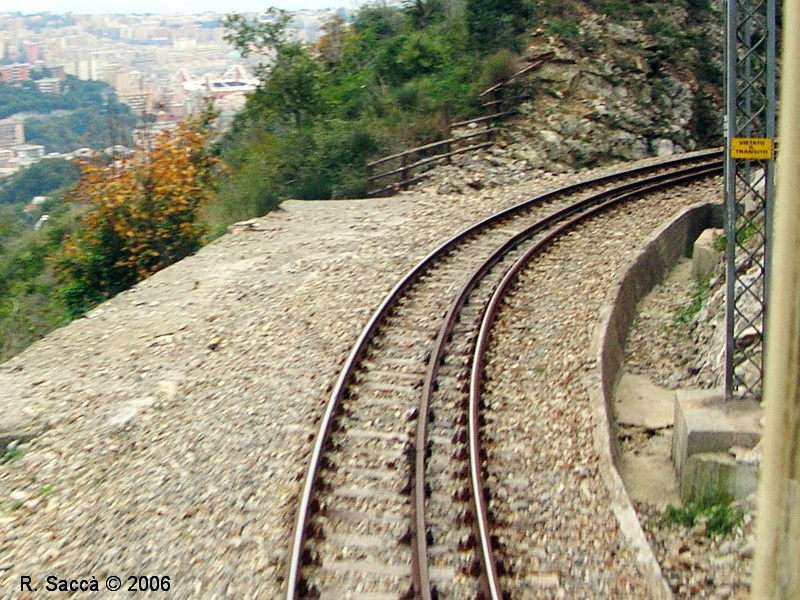

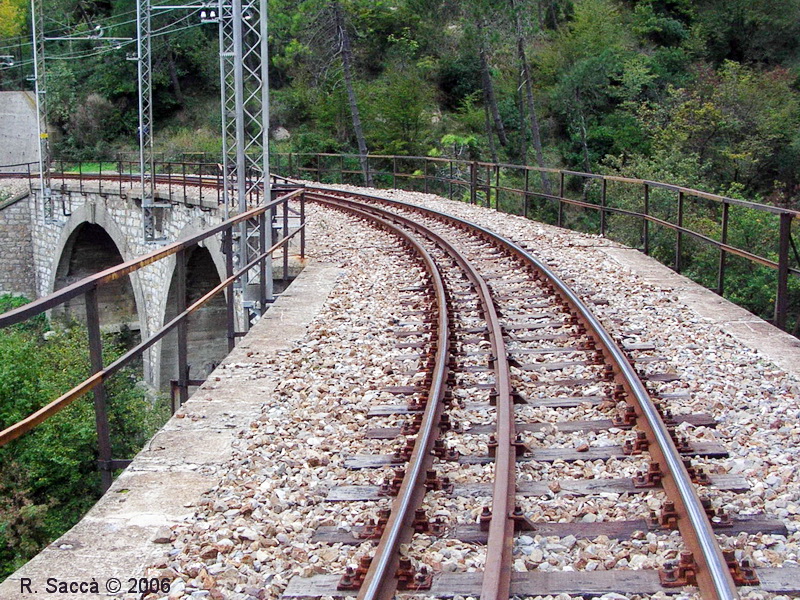

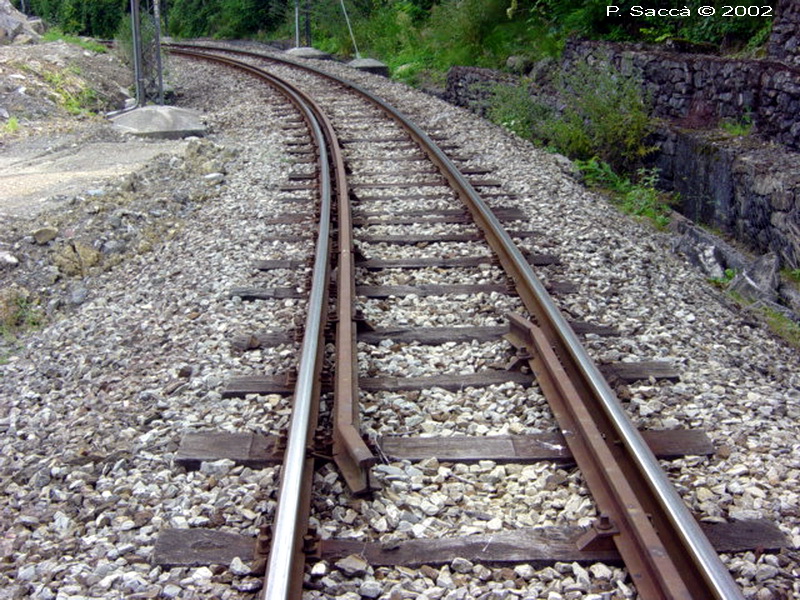

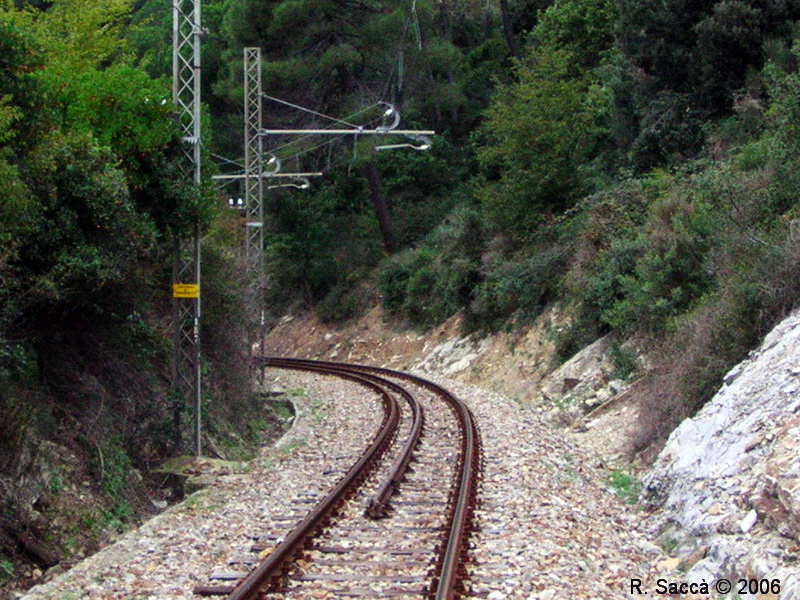

Sopra: 11.11.2006, durante i lavori di sostituzione di tratti di rotaie iniziati nel 2006 si e' iniziato il riposizionamento della controrotaia in posizione piu' centrale.
.

Niusci, 2004	Niusci, 2008	Casella cava, 1976	Casella cava, 2008	Casella Dep., 198x	Casella Dep., 2021

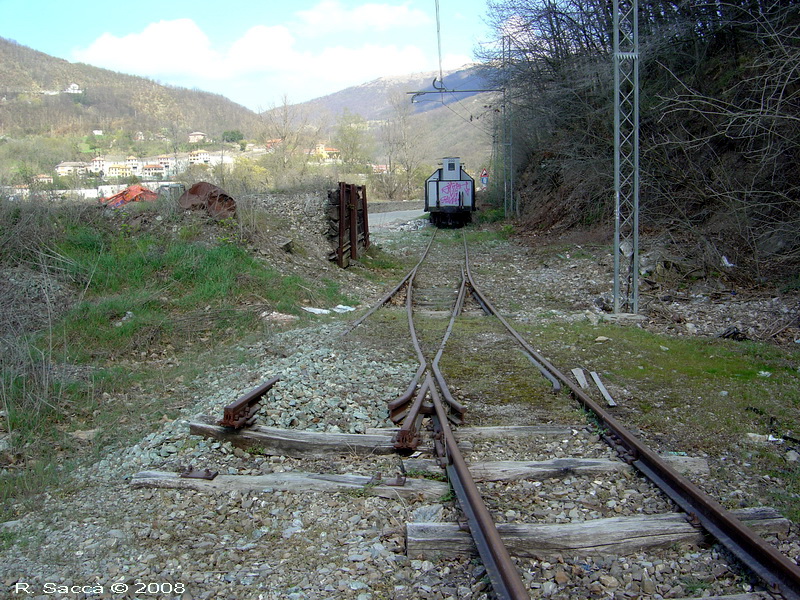

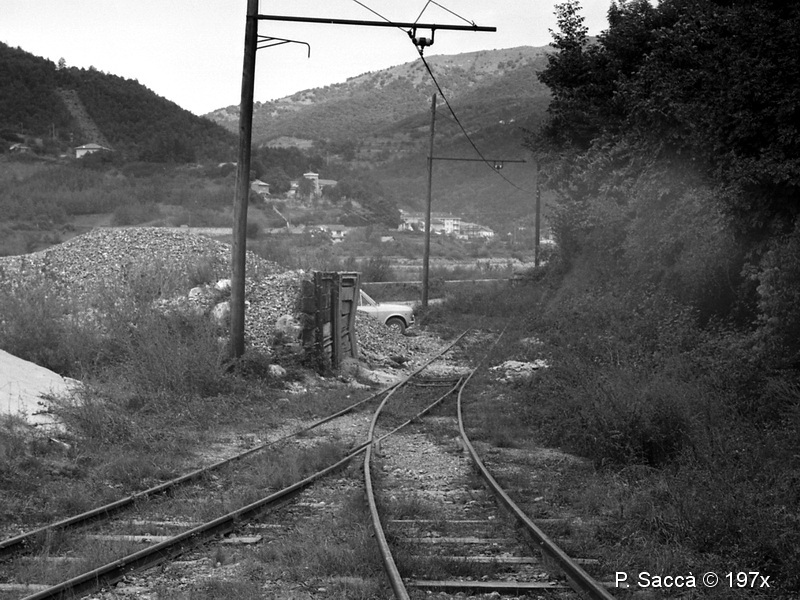

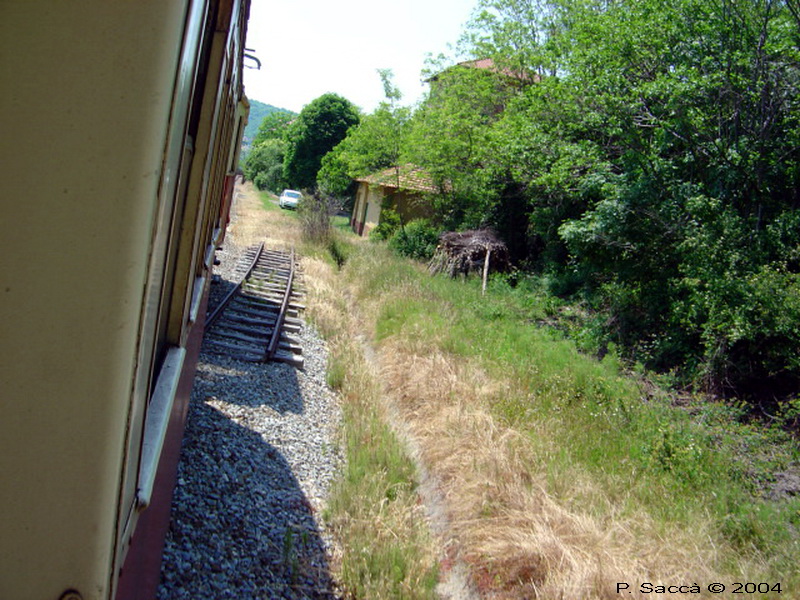

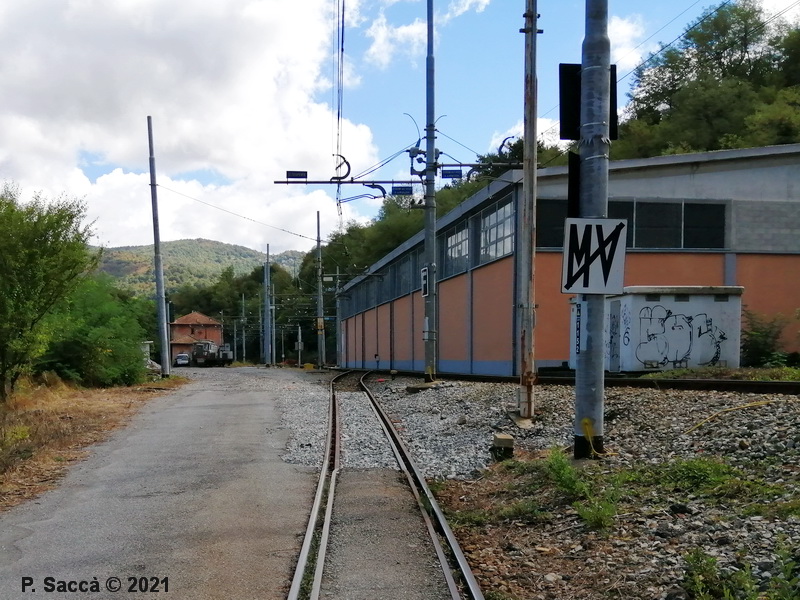

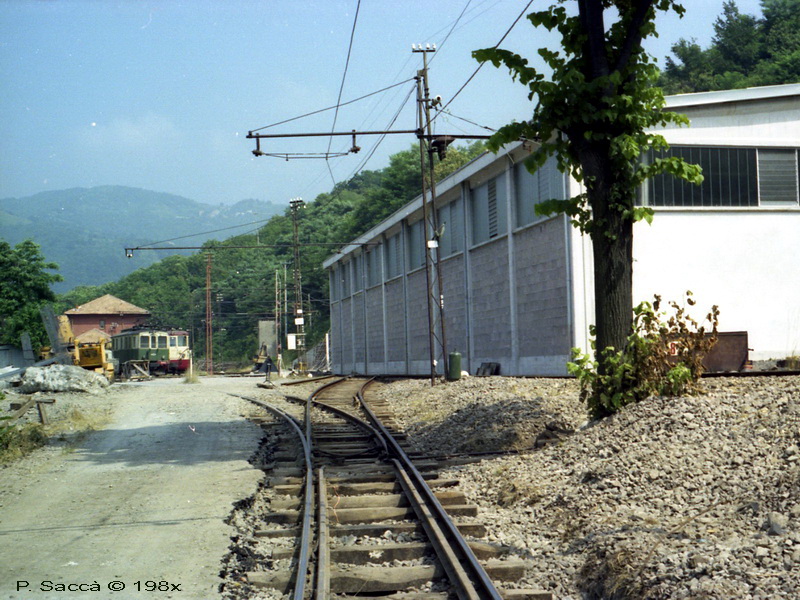

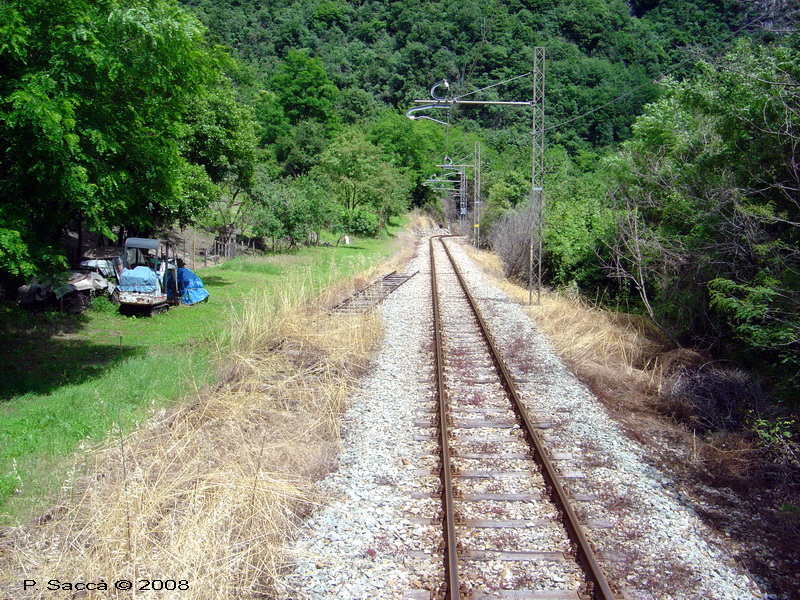

Sopra: di alcuni degli scambi eliminati rimangono delle testimonianze a Niusci e Casella Deposito per il raccordo alla cava e dalla linea per Casella Paese; foto dei due eliminati a Genova Manin sono visibili nella pagina della sezione. A Pino esisteva un binario tronco. A Crocetta D'Orero, binario di incrocio e tronchino di ricovero.
.
